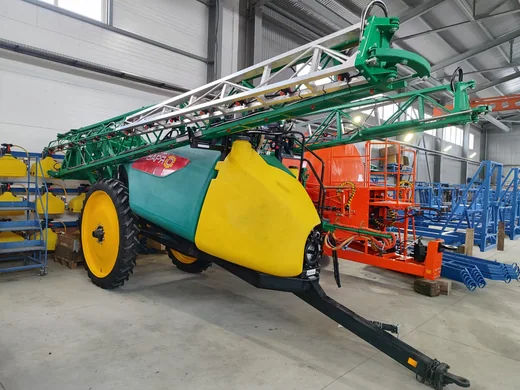

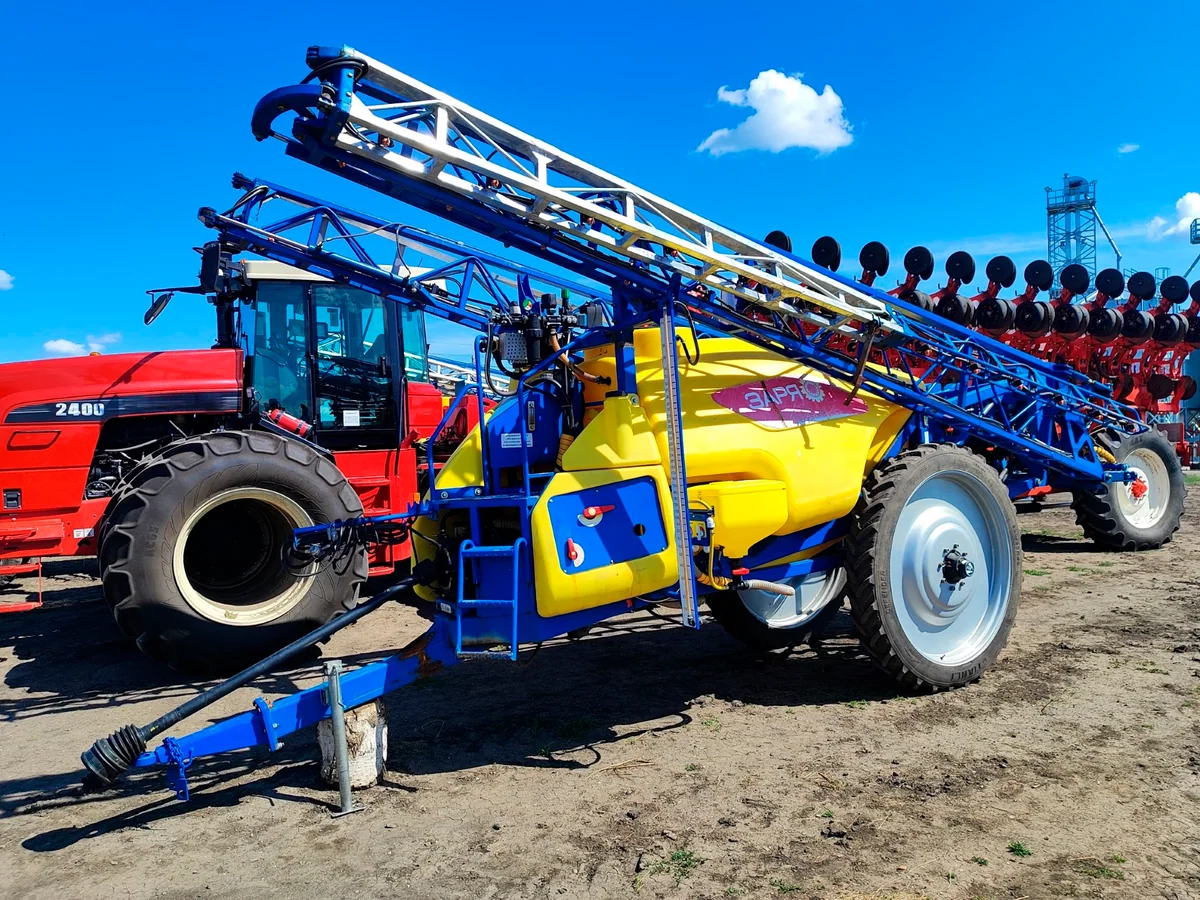

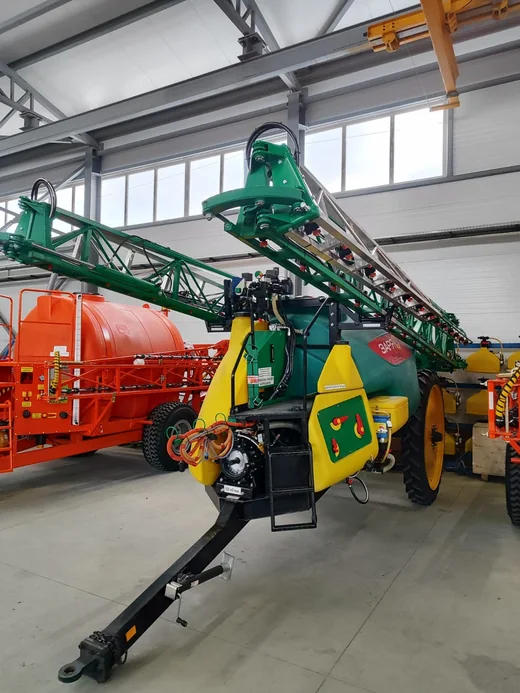

Прицепной опрыскиватель ОПГ-3700-27-01Ф

Усиленная рама, усиленные штанги 27 метра, азотные пневмо-амортизаторы подвеса штанг

Полная гидравлика, автономная гидростанция

Трехпозиционные отсекатели револьверного типа

Устройство забора воды

Полный навигационный комплекс GPS/ГЛОНАСС с усиленной антенной и системой АСУР с автоматическим посекционным отключением распылителей

Все РТИ и емкости химостойкие

Опрыскиватель изготовлен из металлической рамы, на которую установлены ёмкость объемом 3600 литров и штанги, шириной захвата 27м.

На опрыскиватель установлена система гидравлического подъёма – опускания штанг для регулирования высоты при обработке растений. Складывание – раскладывание штанг гидравлическое.

С прицепными опрыскивателями «Заря» Вы легко достигнете точного и равномерного распыления, а прочное и надежное шасси, разработанное специалистами предприятия, и уникальная подвеска позволяют эффективно обрабатывать до 50 га/час.

Прицепной опрыскиватель прост в использовании и обслуживании, что обеспечивает высочайшую эффективность распыления любого препарата. Предназначен для обработки полей средней и большой площади.

На опрыскиватель может быть установлена подсветка на каждую форсунку

Прицепной опрыскиватель конструкция

Штанга изготовлена из профильных труб и представляет собой треугольную пространственную ферму, что наделяет ее повышенной жесткостью и прочностью. Форсунки спрятаны внутрь фермы штанги, что предотвращает их контакт и последующую поломку о возможные препятствия.

Гидравлическая система обеспечивает плавное и равномерное складывание-раскладывание штанги, а также надежную фиксацию звеньев штанги в разложенном и сложенном положениях. Управление штангами осуществляется из кабины трактора.

Прицепной опрыскиватель комплектация:

Уже в базовой комплектации на опрыскиватель установлены трёхпозиционные револьверные форсунки, которые позволяют быстро сменить тип распылителя, не прибегая к разборке корпусов отсечных устройств.

Система стабилизации обеспечивает горизонтальное положение штанги при движении по неровностям и хорошо гасит возникающие при этом колебания. Также в базовом исполнении установлен миксер объемом 35 литров для разбавления концентрата удобрений или ядохимикатов водой и дальнейшего перемещения в емкость для завершающего этапа приготовления рабочей жидкости.

Краны для перемешивания концентрата и промывки системы удобно расположены на панели управления, а их положения информированы наклейками. Обеспечен удобный доступ к фильтрам, что необходимо при их очистке и промывке.

На опрыскивателе установлен мембранно-поршневой насос, который работает от вала отбора мощности и обеспечивает производительность до 210 литров в минуту при давлении до 8 атмосфер.

Ось и ступицы опрыскивателя выполнены таким образом, что можно плавно изменять ширину колеи до значений от 1400 до 1800 мм.

В передней части опрыскивателя над дышлом расположен кронштейн для прокладки рукавов высокого давления и кабелей от трактора к опрыскивателю, что позволяет предотвратить последние (РВД и кабели) от повреждений.

Рабочая емкость изготовлена из полиэтилена, установлена на раме и зафиксирована Т-образными болтами. В заливной горловине емкости установлен сетчатый фильтр.

В верхней передней части емкости установлены штуцера для сброса рабочей жидкости при настройке расхода, в нижней части емкости установлен штуцер для забора рабочей жидкости, в передней стенке емкости установлены гидроперемешивающие устройства. Справа на раме по ходу движения установлена шкала для контроля уровня рабочей жидкости с рабочего места оператора.
